系列马达驱动机械隔膜计量泵

——包括GM、GB系列,电机驱动



了解中美合资国产计量泵,请进入:

主要性能参数

◆流量可达1200升/小时,压力可达1.2MPa
◆无论泵是否运行,均可在0-100%范围内调节流量
◆在10%至100%范围内,稳态精度为±2%
◆允许物料最高温度40℃
◆吸入提升高度可达4米水柱,允许入口压力0.2MPa
◆建议维护周期:≤1.0MPa 4000h≤0.7MPa 8800h

主要特性

◆机械驱动隔膜,物料侧无隔膜护盘,便于物料通过
◆可变偏心机构驱动,确保脉动平缓
◆铸铝壳体、整体重量轻
◆耐磨球轴承,工作更稳定
◆油浴润滑,驱动部件工作寿命更长
◆PVC、PP、PVDF、316SS、高粘度、浆料等多种材质泵头
◆双隔膜泵头、多泵并联等可选结构,适合各种过程
◆可选配电机控制器
◆手动/自动冲程调节可选
◆可手动、电动、变频调节流量

控制方式

标准配置为手动控制调节流量方式。用于一次设定不需要经常调节流量的工况。

流量自动调节可选以下几种:

◆电动冲程控制器:可接受外部控制信号,调节冲程长度
供电电源:220V-50Hz-单相
输入信号:4-20mA模拟信号
输出信号:1-5V/4-20mA模拟信号,供记录显示和控制系统使用
◆变频控制器:可接受外部控制信号,调节冲程速度
供电电源:220V-50Hz-单相/380V-50Hz-3相
输入信号:4-20mA模拟信号
◆马达控制器:以"开/停"方式控制三相电机,调节输出流量
供电电源:200-240V/50/60Hz/单相
控制方式:可接受4-20mA模拟信号、外部脉冲信号或手动调节

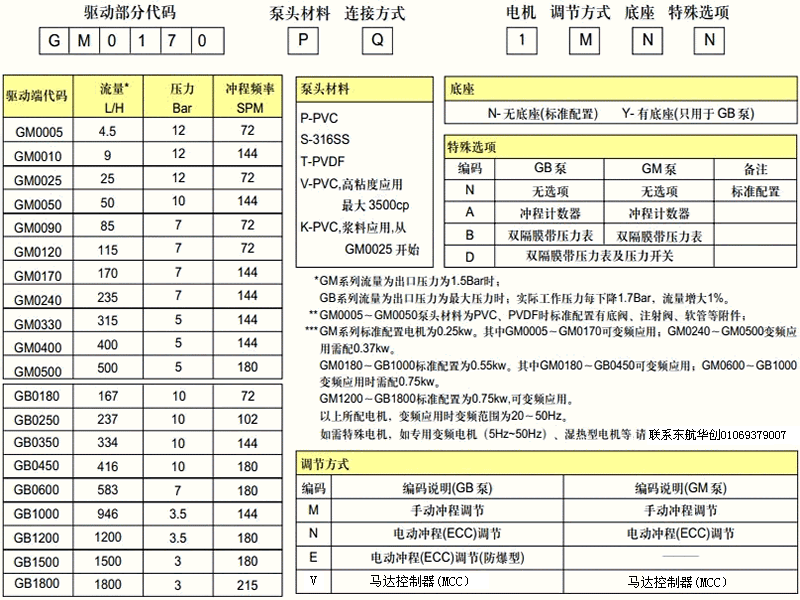

产品代码

注:阴影部分为标准配置

特别提醒:标准配置的电机变频应用时,变频范围为20~ 50Hz;采用强制风冷专用变频电机时,变频范围为5~50Hz。

东航华创(010 69379007)特别提醒:G系列计量泵出口管路上必须安装安全阀,以避免意外情况造成对计量泵的损害。



安装尺寸外形图

GM系列

GB系列
