产品名称: 计量泵常用产品附件

详细内容



有关新闻(请点击):



东航华创公司作为米顿罗的重点经销商客户,米顿罗中国/汉胜工业设备(上海)公司向我公司发来感谢信(2012-07-09)

米顿罗统一规范旗下正式代理商,本公司网站不再提供技术资料下载,需要请索取 (2012-8-30)

 ---------------------------------------------



本网页为计量泵常用产品附件,本公司除了计量泵外同时销售配套的所有备品备件,如果需要请直接与我公司联系!

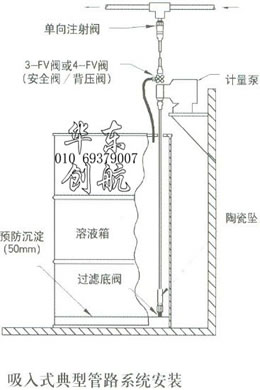

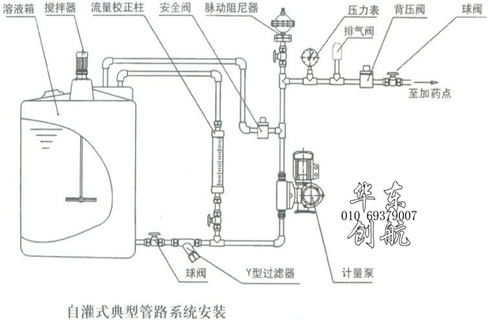

计量泵典型安装系统示意图

请按此并结合各自实际系统选择相应的配套附件





 电磁计量泵附件

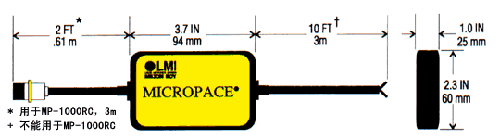

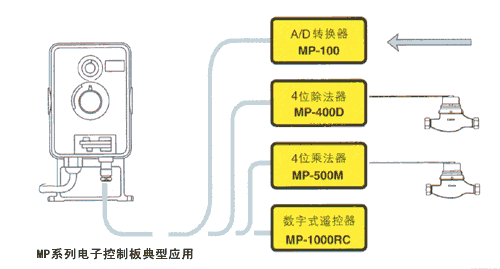

控制附件——MP系列电磁计量泵控制模块

用途: 当选用A7,B7,C7系列,而外部控制输入信号源为下列①、②、③种类时,需配选MP系列。

供电:15VDC(可由电磁计量泵提供
防护等级:IP65,输入阻抗:100Ω(MP-100)





选用型号
输入信号源
功 能
MP-100 ① 4—20mA直流电流信号 ① 使计量泵的冲程频率与外部4—20mA信号源直接响应以控制投加量
MP-400D ② 高频脉冲(流量计脉冲输出)(>100次/分钟) ② 倍减输入脉冲信号以比例式调节计量泵的冲程频率
MP-500M ③ 低频脉冲(流量计脉冲输出)(<100次/分钟) ③ 倍增输入的脉冲信号以比例式调节计量泵的冲程频率
MP-1000RC   ④ 可由3米外远程外部控制计量泵的冲程频率(0~100次/分)并数字显示



马达驱动机械计量泵附件

控制附件——电动冲程控制器(ECC)

功能: 接收外部控制信号,调节计量泵冲程长度,从而改变计量泵输出流量,调节范围0-100%

技术参数:

额定电压

单相220V±10%,50/60Hz

控制信号

4~20mA(输出阻抗120Ω)

保护等级

IP65

位置输出

420mA

功  耗

20VA

反馈信号

4~20mA(输出负载100-500Ω)

输出精度

±0.5%F.S

环境温度

-10~ 40℃

相对湿度

90%(25℃)





计量泵公用附件

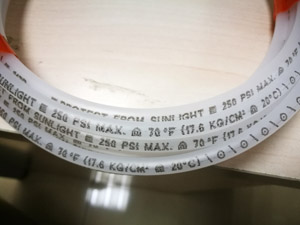

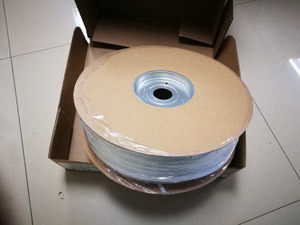

耐腐蚀加药PE/PP软管

常用规格:1/4"、3/8"、1/2"

材料:PE 或 PP

耐压:25bar (一般软管耐压6-8bar,1bar≈1kgf/cm2,亦即我们的传统说法1公斤压力)

工作温度:≤45℃

长度:50-150m/根

特殊材料专门设计制作,耐压高,耐各种化学腐蚀;

适用于包括米顿罗等大多数进口品牌电磁计量加药泵的进出口管路加长连接;




Y型过滤器

有透明PVC和不锈钢两种,用于计量泵入口,保护泵的运行。如需详细尺寸请联系东航华创01069379007。



隔膜式安全阀/背压阀

工作原理/功能:

·隔膜式安全阀:模片由内部弹簧压紧顶住阀座,当化学品管路内压力超过预设压力时,膜片被顶启,化学品流出回流至化学容器或计量泵吸液管。在现场可通过调节螺钉在01.0Mpa范围内设置压力,安全阀泄放压力一般应设置高于系统压力约0.1Mpa。安装应尽可能靠近泵的出口处,在安全阀和泵之间不应有任何阀门。

·隔模式背压阀:用于计量泵正压排放管线上,防止虹吸现象发生,消除由投加点压力波动所引起的投加量变化。在现场通过调节螺钉在00.3Mpa范围内设置背压。安装应尽量靠近投加点。在泵和背压阀之间安装脉动阻尼器和压力表是非常重要的。

警示:

* 当使用机械隔膜计量泵时必须在排出口处安装安全阀!
* 当计量泵投加点出为负压或压低/放空投加时,推荐选用背压阀以保证精度!
* 当在计量泵投加点处为负压或放空投加时,背压阀必须靠近投加点。








系列分类




特点及有关参数

1、V系列:VS-安全阀,VB-背压阀

2、PRV/BPV系列:VS-安全阀,VB-背压阀

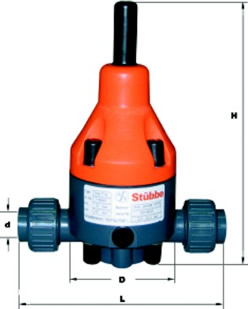

3、DHV系列:最新型号为DHV712



·壳体材质:PVC、PVDF、316SS
·规格:DN10-DN50
·隔膜材料:PTEF 密封圈材料:EPDM复合膜片
·压力设定范围:0~1.0Mpa
·适用温度:V/PRV/BPV系列——塑料阀体 Max 60℃;不锈钢阀体:90℃; DHV系列——10Bar:20℃ / 5Bar:40℃ /2Bar:50℃



脉冲阻尼器

又名“缓冲器”,有隔膜式(气囊充气式)和简易型(无气囊)两种。

当计量泵出口压力高于3Bar时需要使用隔膜式缓冲器,低于3Bar时可使用简易型的缓冲器。

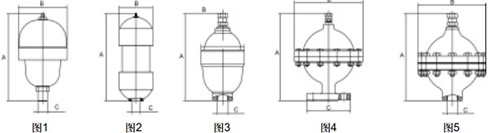

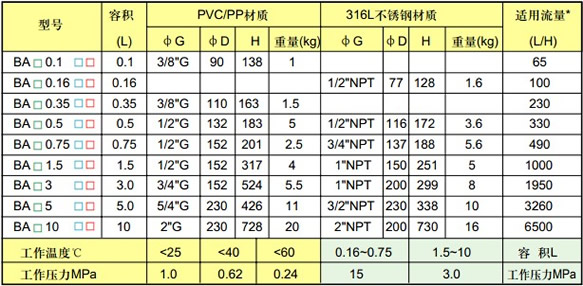

  • BA系列隔膜脉冲阻尼器(缓冲器)

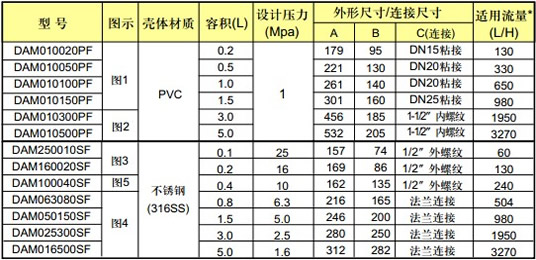

  • DAM系列隔膜脉冲阻尼器(缓冲器)

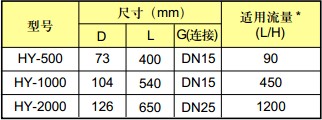

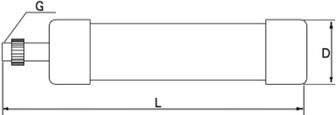

  • 简易型脉冲阻尼器(缓冲器)


型号编制说明:


壳体材质:P:PP; PVC:PVC;I:316L;
气囊材质:VI:氟橡胶气囊; BI:丁基橡胶气囊
 :预充压力 (标准预充压力为工作压力的85%)
选型举例:BAIO.5VI4表示壳体材质为316L,容积为0.5L,气囊材质为氟橡胶,预充压力为4Bar


备注:

1:以上型号的气囊材质均为氟橡胶。如需要丁晴橡胶材质的气囊,则将型号结尾处的字母F取消。

2:DAM系列阻尼器的温度使用范围为:

316SS材质:≤90℃
PVC材质:≤50℃




流量标定柱

对计量泵输出流量进行在线标定,以精确确定实际工况下的实际输出流量。材质:透明PVC/PVC

容量(mL)

直径(mm)

高度(mm)

进出口联接

适用流量(L/h)

100

1''

350

1/2"NPT

12

250

1-1/2"

400

1/2"NPT

30

500 1-1/2" 600 1/2"NPT 60

1000

2"

670

1/2"NPT

120

2000

3"

750

1"NPT

240

4000

4"

910

1-1/2"NPT

480

8800 4" 1450 1-1/2"NPT 1000

 水处理在线监控仪表

要了解更多详细信息请直接点击标题或图片

包括PH在线监测控制仪(DP5000)、ORP在线监测控制仪(DR5000)、电导率监测控制仪

(DC4000、DC4500)等
