产品名称: 米顿罗电磁计量泵

详细内容

米顿罗电磁计量泵-北京东航华创-美国米顿罗计量泵米顿罗电磁隔膜柱塞计量泵米顿罗马达计量泵米顿罗液压计量泵

美国米顿罗电磁计量泵

米顿罗电磁计量泵

特点

·米顿罗电磁计量泵为电磁驱动设计,结构更简单
·过压自动保护,无需安全阀
·流量调节范围宽,可高达1000:1
·可手动调节输出流量,也可接受外部脉冲信号或420mA信号进行控制;
·运动部件简单(Simple is Best原则),无需润滑、无转动及传动部件,高可靠性;
·模块式结构,部件便于更换,无需焊接;
·全密封外壳,IP65防护等级,玻璃纤维增强PP材质;
·低功耗,可适应2566HZ电源;
·备有直流电源型可选(可电池供电);
·多种材质泵头可适应不同的耐腐要求;
·含氟复合隔膜能适应各种要求;
·出口接多功能阀,集释压、防虹吸、备压及帮助启动(排气)于一体;
·安装简便,自带脚阀,注射阀及进出口软管。


 米顿罗电磁计量泵——LMI电磁驱动计量泵 更多详细内容,请点击以下图片:

米顿罗AD电磁隔膜计量泵
米顿罗PD电磁计量泵
米顿罗电磁计量泵尺寸图
米顿罗计量泵产品附件
PD系列电磁计量泵

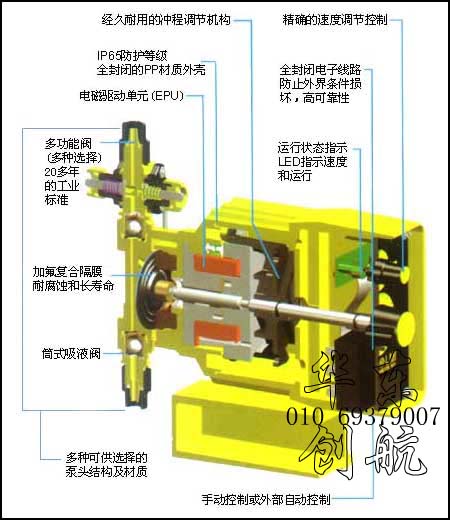

结构原理图

米顿罗电磁计量泵原理图

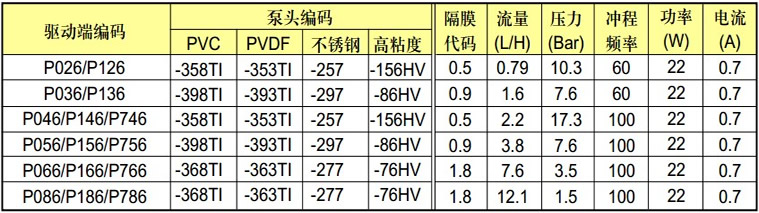

P系列:自动/手动控制(电源电压:单相220V;重量:3.5Kg)

注:POX6系列的冲程频率为固定值,不可调节。

压力单位 1Bar≈1kgf/cm2≈0.1Mpa,即国内常说的1公斤压力,0.1兆帕

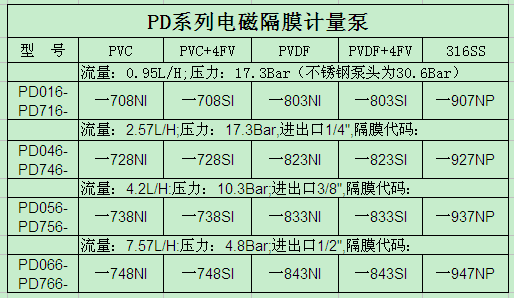

PD系列:自动/手动控制(电源电压:单相220V;重量:4.5Kg)

PD系列泵用于最新的替代P系列泵,产自中国,价格更便宜



AD系列(2012年12月推出最新产品)自动/手动控制(电源电压:单相220V;重量:4.5Kg)

驱动端编码

泵头编码

隔膜代码

流量
(L/H)

压力(Bar)

冲程频率

功率 (W)

电流 (A)

PVC

PVDF

不锈钢

高粘度

AD216/AD816/AD916

718NI/SI

813NI/SI

616VI

1#

0.8

17.2

可调

20~25

1~2

AD246/AD846/AD946

728NI/SI

823NI/SI

626VI

2#

1.9

17.2

可调

20~25

1~2

AD256/AD856/AD956

738NI/SI

833NI/SI

636VI

3#

3.8

7.6

可调

20~25

1~2

AD266/AD866/AD966

748NI/SI

843NI/SI

646VI

4#

7.6

3.4

可调

20~25

1~2

AD系列是代替AA系列的加强版,性能价格优势明显,详情请进——AD系列详情

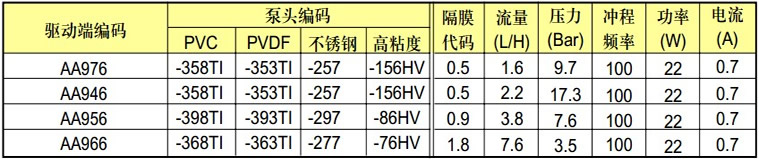

AA系列自动/手动控制(电源电压:单相220V;重量:4.5Kg)

2012年12月以后AA系列已被AD系列替代,AD系列更具有性价比,功能更强!

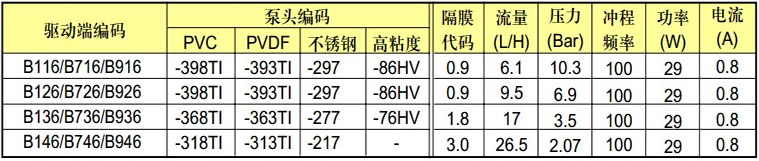

B系列:自动/手动控制(电源电压:单相220V;重量:6.9Kg)

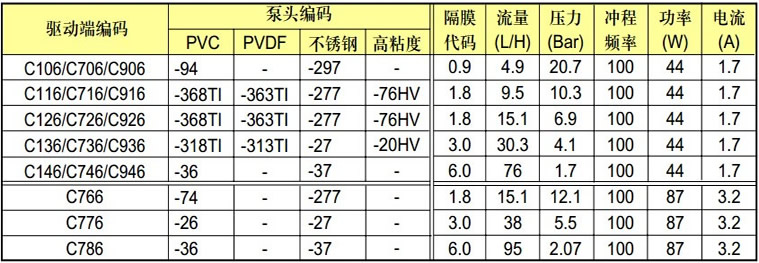

C系列:自动/手动控制(电源电压:单相220V;重量:12.7Kg)

注:TI为三功能阀,标配,如需四功能阀应把TI改成SI,非TI结尾的泵头如需四功能阀请在编码结尾加S。

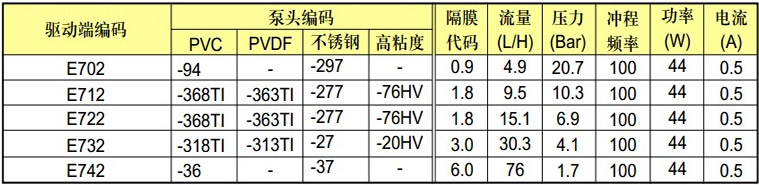

E系列:自动/手动控制(电源电压:单相220V;重量:18.6Kg)

防爆等级:Class Ⅰ,Group C/D; Class Ⅱ,Group E,F/G

注:TI为三功能阀,标配,如需四功能阀应把TI改成SI,非TI结尾的泵头如需四功能阀请在编码结尾加S。

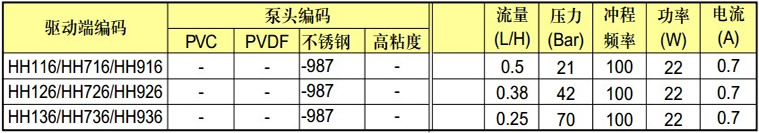

HH系列:自动/手动控制(电源电压:单相220V;重量:5Kg)

注:HH系列为柱塞型计量泵(没有隔膜),只提供不锈钢泵头。



型号编码及造型说明

泵系列:

LMl电磁计量泵共有P,P+,AA,AD,B,C,E,H等8个系列。用户可根据流量、压力、防爆、电源、自控等要求选用相应系列计量泵。


控制方式(ADP+系列的控制编码说明另见其单独的网页介绍):

9-可编程高精度微处理器控制,带液晶显示和四个触膜键,接收外部4~20mA信号(可编程)或脉冲信号(无源舌簧开关,晶体管或光耦触点)控制。可对输入脉冲进行乘法或除法运算及批次累积。手动/自动方式可选。配套使用Digi-Pulse流量监控器可对流量进行报警监视。

7-接收外部脉冲信号(无源舌簧开关,晶体管或光耦触点)控制。手动/自动方式可选。同MP系列控制模块使用可接收4~20mA控制信号或对接收脉冲信号进行乘法/除法运算。

1-手动调节冲程长度及冲程频率(手动双调)。

0-固定冲程频率,手动调节冲程长度。


频率可调范围:

P12□,P13□ 0~60spm 其余均为 0~100spm


容量系列:(详见各系列泵选型表)

电源插头:

1—120VAC 5—240VAC UK插头
2—240VAC,USA插头 6—240VAC Aust./NZ插头
3—220VAC.DIN插头 7—220VAC Swiss插头

注:1.在中国大陆选用电源编码6,适配国标插座。
2.E系列出厂不带电源线及插头,电源编码只能选择1和2。


泵头编码根据所输送介质的化学性质,物理性质,流量,压力等确定泵头编码,请向东航华创010-69379007咨询。

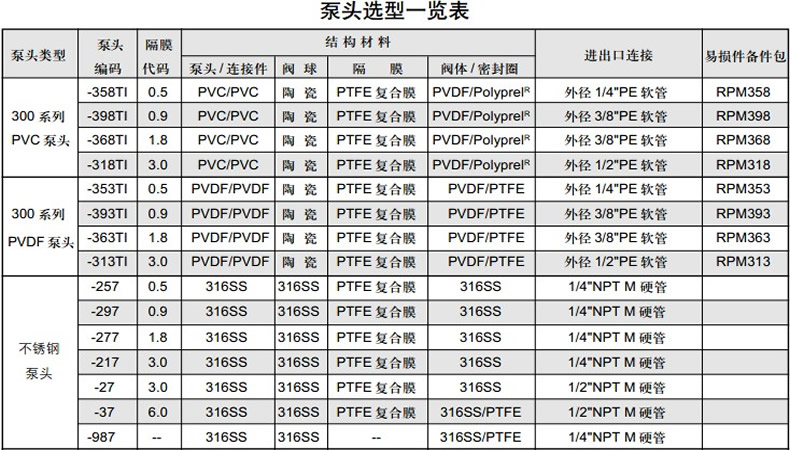

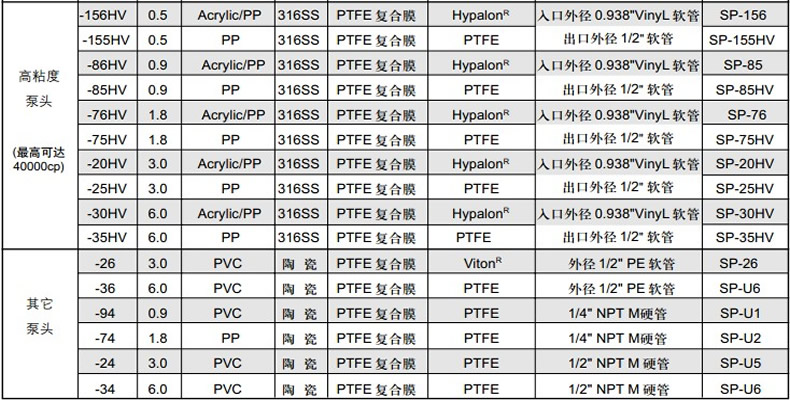

泵头编码选型表-泵头材质及结构详细规格见下表




说明:

1、泵头编码选配:在本选型表中找到“规格代码”同各系列泵选型表中的“规格代码”相同者。原则上即可适配。例: 规格代码为1.8时。可选配组合成:P066-368TIP166-277B136-363TI等完整型号。
2、如需选配四功能阀,一般情况泵头代码为“—□□□SI”或“—□□S”,选型订购时要注明。例如:P156-398SIC776-26S等。
3、四功能阀的功能:a.防虹吸/背压(1.4bar) b.管路泄压 c.初始化 d.管路排污
4、不锈钢泵头,浆料泵头及高粘度泵头不提供四功能阀,建议选用独立的安全阀/背压阀(详见“计量泵附件”)
5、供货时,电磁计量泵附件标准配置:
电磁计量泵进出口为螺纹联接:金属泵头—底阀(不含过滤阀)、注射单向阀
塑料泵头—底阀(含过滤阀)、注射单向阀
电磁计量泵进出口为软管联接:底阀(含过滤阀),注射单向阀,PE软管
6、电磁计量泵在上述1,2,条件进行选型订货时,要得到东航华创公司010-69379007的确认。
